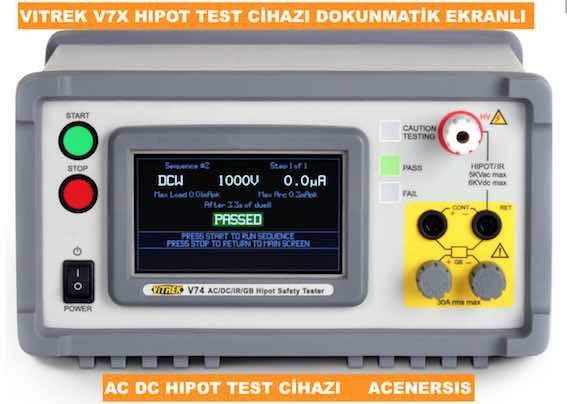

V7X Test Özellikleri

Do?ruluk derecesi kalibrasyon sycakly?yndan ± 5C farklylyk gösterebilir. Bu araly?yn dy?ynda C ba?yna % 10'unu ekleyin.
5000 ft'lik ASL yüksekli?inin üzerinde maksimum ACW, DCW ve IR voltajlaryny% 2.5 / 1000ft azaltyn.
Tüm do?ruluk özellikleri V7X terminallerinde geçerlidir ve bu nedenle kullanycy kablolama direnci, kaçak, ba?lanty veya di?er kullanycylaryn syzynty veya parazit olu?turmasy ile etkilenmez.
Gösterilen çözünürlük, gösterilen ölçümler, synyrlar ve ayarlar içindir. Dahili olarak, tüm ölçümler genellikle 10 kat daha iyi çözünürlü?e sahiptir ve tüm synyrlar ve ayarlar, kullanycy tarafyndan girilenle ayny çözünürlükte uygulanyr. Bir arayüz aracyly?yyla, tüm ölçümler 5 basamakly çözünürlükle bildirilir
Genellikle, kullanycy ayarlary, 4 haneli çözünürlü?e kadar ve ön panelden seçilmi? birimler (ör. µA or mA) ile tanymlanabilir; Veya bir arabirimden 6 basamakly çözünürlükle.
Aksi belirtilmedi?i sürece, kullanycy tarafyndan sonlandyrylmy? oturum / test periyotlary 2 güne kadar uzatylabilir.

Tüm V7X modellerinde tüm test türleri bulunmamaktadyr.

ACW Test Adymlary

Gerilim
10 ile 5000Vrms arasy (1V çözünürlük) Frekan 50 ya da 60Hz (+/- 0.05%)
Model V75: 10 ile 2000Vrms arasy (1V çözünürlük) Frekans 50 ya da 60Hz (+/- 0.05%)
1%+5V do?ruluk, izin verilen tüm yükleme ko?ullary altynda
Max. Yükleme
20mArms (10mArms max direç için >10sn), 1000V altynda V ba?yna 20µA azaltylmy?, 4000 V üstünde V ba?yna 10µA azaltylmy?
Syzynty Do?rulu?u
DC coupled, true RMS, 10Hz-4KHz 3dB bant geni?li?i
DUT yalytylmy? (<1.1mA) : 1%+5µA (1µA çözünürlük) DUT yalytylmy? (>1.1mA) : 1%+30µA (10µA çözünürlük)
DUT topraklanmy? : 1%+30µA+(KV ba?yna 4μA) (10µA çözünürlük)
ARC Synyry
Kapatylmy? ya da 30mA'den fazla (1mA çözünürlük)
Ramp
0 to 99.9sn (0.02sn çözünürlük)
Dwell
0.1 to 9999sn (0.1sn çözünürlük) ya da kullanycy sonlandyrmasy
Kapanma
A?yry yüksek voltaj terminali akymy : 1ms içinde
Kullanycy Durdurmasy : 2ms içinde
Kilit Açylmasy (Aktif ise) : 2ms içinde
Yük Da?ylymy (ani kontrolsüz yük akymy arty?y): 150µs içinde
Syzynty Limiti (Aktif ise) : 100ms içinde
ARC Limiti (Aktif ise) : 1ms içinde
Kullanycy Ayarlary
Gerilim Seviyesi
Frekans
DUT Yalytylmy?/Topraklanmy?
Min. Syzynty Limiti (Devre Dy?y Byrakylabilir)
Max. Syzynty Limiti (Devre Dy?y Byrakylabilir)
ARC Limiti (Devre Dy?y Byrakylabilir)
Ramp Periodu
Dwell Periodu
Ramp Down Fast/As Ramp
Ba?arysyz Oldu?unda Durdur / Devam Et

DCW Test Adymlary

Gerilim
20 - 5000VDC (1V çözünürlük)
Model V75: 20 - 3000VDC (1V çözünürlük)
1%+5V do?ruluk, izin verilen tüm yükleme ko?ullary altynda
Max. Load
2000-3000V : 7mA (2000V üstü V ba?yna 4µA azaltylmy?), <0.1µF kapasitans

3000-4000V : 3mA (3000V üstü V ba?yna 1µA azaltylmy?), <0.05µF kapasitans >4000V : 2mA (4000V üstü V ba?yna 0,5µA azaltylmy?), <0.03µF kapasitans
Syzynty Do?rulu?u
DUT direnci, yalytylmy? (<200µA) : 1%+1µA (0.1µA çözünürlük)
DUT direnci, yalytylmy? (0.2-1.5mA) : 1%+2µA (1µA çözünürlük)

Bunlaryn dy?ynda : 1%+20µA (10µA çözünürlük)
ARC Limiti
Devre dy?y byrakylmy? ya da 30mA üzerinde (1mA çözünürlük)
Ramp
DUT direnci : 0.1 to 99.9sn (0.02sn çözünürlük)
DUT kapasitifi : 1.0 to 99.9sn (0.02sn çözünürlük)
Dwell
0.1 to 9999sn (0.02sn çözünürlük) ya da kullanycy sonlandyrmasy
Ramp Down
0sn ya da ramp için tanymlandy?y gibi
Dahili De?arj
50KΩ bo?altma yükü ve 0.03µF kapasitif enerji
Kapatma
A?yry yüksek voltaj terminali akymy : 1ms içinde
Kullanycy Durdurmasy : 2ms içinde
Kilidin Açylmasy (Aktif ise) : 2ms içinde
Yük Da?ylymy (ani kontrolsüz yük akymy arty?y): 150µs içinde
Syzynty Limit (Aktif ise) : 100ms içinde
ARC Limit (Aktif ise) : 1ms içinde

Kullanycy Ayarlary
Gerilim Seviyesi
DUT Direnç/Kapasitif
DUT Yalytylmy?/Topraklanmy?
Min. Syzynty Limiti (Devre Dy?y Byrakylabilir)
Max. Syzynty Limiti (Devre Dy?y Byrakylabilir)
ARC Limiti (Devre Dy?y Byrakylabilir)
Ramp Periodu
Dwell Periodu
Ramp Down Fast/As Ramp
Ba?arysyz Oldu?unda Durdur / Devam Et

IR Test Adymlary

Voltage
20 - 5000VDC (1V çözünürlük)
Model V75: 20 - 3000VDC (1V çözünürlük)
2.5%+5V do?ruluk, izin verilen tüm yükleme ko?ullary altynda
En Dü?ük IR
3000V : 10MΩ
En Yüksek IR
DUT direnç, yalytylmy? : 90MΩ, V ba?yna
DUT kapasitif, yalytylmy? : 2MΩ, V ba?yna
DUT topraklanmy? : 0.1MΩ, V ba?yna
Max Kapasitans
3000V : 0.03µF
5mA Maksimum ?arj akymy
IR Do?rulu?u
<5% Yüksek IR: 2% (0.1% çözünürlük) 5-15% of Yüksek IR: 5% (1% çözünürlük) 15-30% Yüksek IR: 10% (1% çözünürlük) >30% Yüksek IR: 20% (1% çözünürlük)
Test Zamany
0.1 - 9999sn (0.1sn çözünürlük) or user terminated
Test Gecikmesi
0.0 - 9999sn(0.1sn çözünürlük)
De?arj
Dahili 50KΩ bo?altma yükü ve 0.03μF kapasitif enerji
Kapatma
A?yry yüksek voltaj terminali akymy : 1ms içinde
Kullanycy Durdurmasy : 2ms içinde
Kilidin Açylmasy (Aktif ise) : 2ms içinde
Yük Da?ylymy (ani kontrolsüz yük akymy arty?y): 150µs içinde
IR Limiti (Aktif ise) : 100ms içinde
ARC Limiti (Aktif ise) : 1ms içinde

Kullanycy Ayarlary
Gerilim Seviyesi
DUT Direnç/Kapasitif
DUT Yalytylmy?/Topraklanmy?
Min. Syzynty Limiti
Max. Syzynty Limiti (Devre Dy?y Byrakylabilir)
Delay Period
Ramp Periodu
Dwell Periodu
Ramp Down Fast/As Ramp
Ba?arysyz Oldu?unda Durdur / Devam Et
Dwell Sonlandyrma Geçi?te/Hatada/Zamanla/Sabit ya da Yükselerek

CONT Test Adymlary

Metod
2 uç ölçüm (DC)
Test Akymy
<10.5mA
Test Voltajy
<4.15V
Aralyk
0Ω - 60KΩ
Do?ruluk
<0.75Ω : 1.5% + 0.015Ω (0.001Ω çözünürlük)
<13Ω : 1.5%+0.02Ω (0.01Ω çözünürlük) 13-1000Ω : 3%+1Ω (1Ω çözünürlük) 1K-4KΩ : 4% (10Ω çözünürlük) 4K-13KΩ : 5% (100Ω çözünürlük) >13KΩ : 10% (1KΩ çözünürlük)
Test Süresi
0.06 - 9999sn (0.02sn çözünürlük) ya da kullanycy durdurunca
CONT Leakage
DCW ya da IR test adymlary : <0.1µA
ACW test adymlary : KV ayary ba?yna <2.5μA (DUT yalytylmy?), <5µA (DUT topraklanmy?)
Kullanycy Ayarlary
Min. Limit (Devre Dy?y Byrakylabilir)
Max. Limit (Devre Dy?y Byrakylabilir)
Direnç Ofseti
Test Zamany
Ba?arysyz Oldu?unda Durdur / Devam Et

GB Test Adymlary

Metod
4 terminal ölçüm (AC)
Akym
1 to 30Arms (0.01A çözünürlük) Frekans 50 ya da 60Hz +/- 0.05%
3%+10mA do?ruluk
Uyum
>4.5Vrms tüm akymlarda
Açyk Devre
<10Vpk
DUT Topraklama
DUT Topraktan izole edilmi? veya topraklanmy? olabilir. Topraklanmy?sa, V7X topraklamasynyn 3Vpk'inde olmalydyr..
Aralyk
Maksimum direnç, maksimum uyumluluk ve test akymyyla belirlenir
Do?ruluk
6.5A : 2.5%+1mΩ (0.1mΩ çözünürlük)
Test Zamany
≤20A : 0.1 - 9999sn (0.02sn çözünürlük) ya da kullanycy sonlandyrmasy ile
>20-25A : 0.1 - 180sn (0.02sn çözünürlük) ya da kullanycy sonlandyrmasy ile
>25A : 0.1 - 120sn (0.02sn çözünürlük) ya da kullanycy sonlandyrmasy ile (50% max görev döngüsü)
GB Syzynty
DCW ya da IR test adymlary : <1µA
ACW test adymlary : KV ayary ba?yna <5µA (DUT izole), <10µA (DUT topraklama)

Kullanycy Ayarlary
Mevcut Seviye
Frekans
Min. Limit (Devre Dy?y Byrakylabilir)
Max. Limit
Direnç Ofseti
Test Zamany
Ba?arysyz Oldu?unda Durdur / Devam Et

PAUSE Test Adymlary

Pause Gecikmesi
0.1 - 9999sn (0.02sn çözünürlük)
Kullanycy Ayarlary
Pause Gecikme

HOLD Test Adymlary

Zaman a?ymy
0.1 - 9999sn (0.02sn çözünürlük) ya da hiç
Kullanycy Ayarlary
Zaman A?ymy (Devre Dy?y Byrakylabilir)
Mesaj (iki satyr)

SWITCH Test Adymlary

Uygulama vakti
Kullanycy Ayarlary
Röle Tipi (Model V75)
Belirtilen Alt Tipdeki her röle için röle durumu (Model V75)
Her bir anahtar ünitesindeki her röle için röle durumu (4 max anatar birimi) (Tüm modeller için)

Boyutsal Özellikler

137mm Yükseklik x 248mm Geni?lik x 284mm Uzunluk (5.4″ x 9.75″ x 11.2″)
V70, 71, 73, 75, ve 79: 6.8kg (15lb) net, 7.9kg (17.5lb)
V74: 7.9kg (17.5lb) net, 9.1kg (20lb)

Çevresel Özellikler

Depolama Ortamy: -20 - 75C (Yo?unla?mayan)
Çaly?ma ortamy: 0 - 40C, <85% RH (Yo?unla?mayan), Kirlilik Derecesi 2
Çaly?ma Yüksekli?i: 0 - 10000ft ASL, 5000ft üzerinde azalmy? maksimum voltaj kapasitesi

Güç Kayna?y Özellikleri

Dahili olarak 105-125Vrms veya 210-250Vrms, 45-65Hz, maksimum 200VA için ayarlanyr
