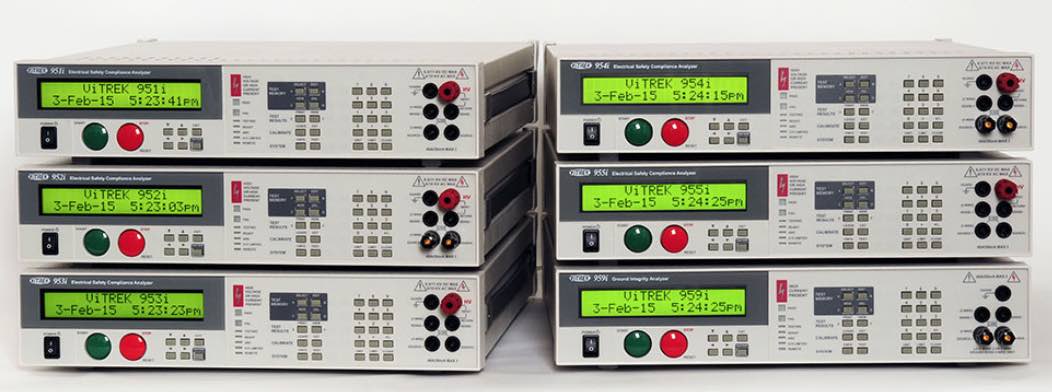

VITREK 95X SERISI HIPOT VE ELEKTRIKSEL GÜVENLIK CIHAZY

95X Serisi Performans Özellikleri

Özellikler 95x termin

95X Serisi Performans Özellikleri

Özellikler 95x terminallerde 1 yyl için ortam sycakly?ynda kalibrasyon sycakly?ynyn ± 5C'inde geçerlidir (bunun dy?ynda C ba?yna do?ruluk spesifikasyonunun% 5'ini ekleyin). Tüm özellikler, kullanylan kalibrasyon standartlaryna göre de?i?ir. Görüntülenen sonuçlar için tüm do?ruluklara ½ basamak ekleyin (arabirimlerden geli?mi? çözünürlükle elde edilebilir sonuçlar).

AC GERYLYMY VE SIZDIRMA TESTY (ACEZ, ACW AND ACCAP)

YÜKLEME KAPASYTESY

A?a?ydaki listeler, ≤30C ortam sycakly?ynda 95x'in maksimum yükleme akymy ve güç kapasitesini göstermektedir. 30 ° C'nin üzerindeki ortam sycaklyklary için maksimum yükleme akymy ve gücü do?rusal olarak% 1 / C azaltyr.

100Hz'den yüksek frekanslarda, 400Hz'den farkly kullanycylar, geçerli listede gösterilen <100Hz ve 400Hz özelliklerini kullanarak do?rusal enterpolasyon yapmalydyr.

Hem bir akym ve güç limiti gösterildi?inde, en katy limit geçerli olur.

951i-954i ve 957i, <100Hz : 50mArms (40mArms dirençli), 5525Vrms'yn üzerinde V ba?yna 0,08mA azaltyn
951i-954i ve 957i, 400Hz : 35mArms, 5600Vrms'yn üzerinde V ba?yna 0.065mA azaltyn
AC-2 Seçene?i, <100Hz : 200mArms (135mArms dirençli), 1750Vrms'yn üzerinde V ba?yna 0.67mA azaltyn
AC-2 Seçene?i, 400Hz : 140mArms, 1700Vrms'yn üzerinde V ba?yna 0.4mA azaltyn
500VA Seçene?i , <100Hz : 100mArms (50mArms dirençli), 5425Vrms'yn üzerinde V ba?yna 0.14mA azaltyn 500VA 65mArms'yn üzerinde synyrly bir test zamany vardyr (örne?in 100mArms'da 1sn)
500VA Seçene?i, 400Hz : 85mArms (50mArms dirençli), 5375Vrms'yn üzerinde V ba?yna 0.11mA azaltyn 65mArms'yn üzerinde synyrly bir test zamany vardyr (örne?in 100mArms'da 1sn)
955i ve 957i seçene?i. AC-10, <100Hz : 30mArms (20mArms direnç)
955i ve 957i seçene?i. AC-10, 400Hz : 22mArms
AC-30 Seçene?i : 10mArms (7mArms direnç) 250VA

GEÇERLY SINIRLAMA VE KAPATMA

Empedans Synyrlamasy
951-4i ve 957i (Standart kurulum) : 12KΩ + 0.5H
500VA Seçene?i : 7KΩ + 0.25H
AC2 Seçene?i : 1.4KΩ + 0.2H
955i ve 957i Seçene?i. AC10 : 25KΩ + 1.0H
SOURCE de?eri EXT olarak ayarlanyrsa : 200KΩ

En Yüksek Kapanma Akymy
951-4i ce 957i (standart kurulum) : 120mA
500VA Seçene?i : 145mA
AC2 Seçene?i : 280mA
955i ve 957i Seçene?i. AC10 : 60mA
SOURCE de?eri EXT olarak ayarlanyrsa :21mA
DUT GROUNDED, YES olarak ayarlndy?ynda : 50mA

TEST VOLTAJI VE FREKANS

Test Voltajy Araly?y
951-4i and 957i (standart kurulum ya da 500VA seçene?i) : 20 ila 6000 Vrms, maksimum voltajy 100 Hz'nin üzerinde Hz ba?yna 0,6 Hz azaltyr
955i ve 957i Seçene?i AC-10 : 50 to 10000Vrms, Maksimum voltajy 100 Hz üzerinde Hz ba?yna 1 V dü?ürür
HSS Seçene?i : 20 - 4000Vrms
AC-2 Seçene?i : 10 - 2000Vrms, Maksimum voltajy 100 Hz üzerinde Hz ba?yna 0,2 V dü?ürür
AC-30 Seçene?i : 120 - 30000Vrms
LOLINE seçene?i seçili olmady?y sürece, hat voltajlary 115V'un altynda do?rusal olarak maksimum test voltajyny% 1 / V oranynda dü?ürür

Test Voltajy Do?rulu?u
<(± 0.5% ± 1.5V ± (0.01% + 0.2V) MArms yükü ba?yna, 100Hz üzerinde Hz ba?yna ± 0.01%)
955i ve 957i Seçene?i AC10 : Add ±0.1%, 7000Vrms üzerinde
AC-30 Seçene?i : <(± 1.5% ± 5V ± (0.05% + 1V) her mArms yükü ba?yna)

Test Gerilimi A?ymy
<5% ( <2% (>0.5s ramp time) Settling to
<±0.5% nihai de?er

Test Voltaj Dalga Formu
Sinüs Dalgasy, 1.35 – 1.46 Crest Faktörü

Test Frekans Araly?y
951-4i ve 957i : 20 - 500Hz
955i ve 957i Seçene?i AC10 : 40 - 500Hz
-AC-30 Seçene?i : 40 - 80Hz

Test Frekansy Do?rulu?u
<±0.1%

GEÇERLY ÖLÇÜMLER (YALITIMI ALANI)

Ölçümler 95x'in RETURN terminalinde yapylyr.

Aryza Akymy
1uA - 280mApk (DC-50kHz bant geni?li?i)
<(± 1% ± 1uA) do?ruluk
<30usec algylama zamany, <3msec tepki Süresi (typically <500usec)

Kaçak akym
0.0nA - 200mArms (RMS, Faz içi ya da dörtlü)
1 devirden büyük veya 10ms ölçüm periyodu
RMS : <(± 0.5% ± 10nA ± 0.15nA per kV*Hz) do?ruluk
InPhs : <(± 0.5% ± 10nA ± 0.01nA per kV*Hz) do?ruluk
Quad : <(± 0.5% ± 10nA ± 0.15nA per kV*Hz) do?ruluk
100Hz üzerinde Hz ba?yna 0,005% ekle
955i ve 957i Seçene?i AC10 : 7000Vrms üzerinde 50nA (RMS, Faz içi ya da dörtlü)  ekle
Test voltajyna göre Hz fazynda <± 0.005 ° (Faz içi ya da dörtlü)

Ark Akymy
1 - 30mArms (50KHz-5MHz bant geni?li?i)
<(± 10% ± 1mA) 1MHz do?ruluk
4us, 10us, 15us, 20us, 30us or 40us ölçüm periyodu

Kablo Dengeleme
<(± 1% of error ± 0.01pF)

GEÇERLY ÖLÇÜMLER (DUT TOPRAKLAMA, HSS OPSYYON SADECE)

Ölçümler 95x'in HV terminalinde yapylyr.

Aryza Akymy
1uA - 50mApk (DC-50kHz bant geni?lli?i)
<(± 1.5% ± 1uA) accuracy
<30usec algylama zamany, <3msec Tepki Süresi (<500usec)

Kaçak Akym
0.0nA - 35mArms (RMS, Faz içi ya da dörtlü)
1 devirden büyük veya 10ms ölçüm periyodu
RMS ya da Quad : <(± 1.5% ± 100nA ± 10nA her kV*Hz) do?ruluk
InPhs : <(± 1.5% ± 100nA ± 1nA per kV*Hz) do?ruluk
100Hz üzeri her Hz'e 0.005% eklenir
Test voltajyna göre Hz fazynda <± 0.005 ° (InPhs, Quad)

Kablo Dengeleme
<(± 1% hata 0.1pF)

KAPASYTASYON VE ÇÖKME FAKTÖR ÖLÇÜMLERY (ACCAP TYPY)

Kapasitans
Test Voltajy, Frekans ve Dörtlü Syzynty Akym Hyzlaryny yüzdeler olarak ekleyin
Örne?in 1000V/60Hzizole edilmi? DUT ile –
1pF (= 377nA) : 0.65% + 0.1% + 4.73% = ±5.48%
10pF (= 3.77uA) : 0.65% + 0.1% + 0.92% = ±1.67%
100pF (= 37.7uA) : 0.65% + 0.1% + 0.54% = ±1.29%
1nF (= 377uA) : 0.65% + 0.1% + 0.5% = ±1.25%
10nF (= 3.77mA) : 0.65% + 0.1% + 0.5% = ±1.25%
100nF (= 37.7mA) : 0.65% + 0.1% + 0.5% = ±1.25%

Da?ylym Faktörü
60Hz'de> 100V test voltajlary ve> 200uA kapasitif yük akymlary için DF do?rulu?u ± 0.005'dir.
Di?er ko?ullar altynda do?ruluk için lütfen ViTREK ile ileti?ime geçin.

TEST ZAMANLAMASI

Ramp
0.00 - 9999sec <(± 1% ± 0.1sec ± 1 cycle) do?ruluk

Dwell
0.02 to 9999sec ya da kullanycy durdurmasy ile <(± 0.05% ± 20ms ± 1 cycle) do?ruluk

Hyzly De?arj
<(20ms + 1 cycle)

DC GERYLYM VE SIZINTI TESTY (DCEZ, DCW VE DCIR)

Yükleme Kapasitesi

A?a?ydaki listeler, ≤30C ortam sycaklyklarynda 95x'in yükleme kapasitelerini göstermektedir. 30 ° C'nin üzerindeki ortam sycaklyklary için maksimum yükleme gücü ve akymy do?rusal olarak% 1 / C azaltyr.
200W üzerindeki çyky? güçleri synyrly bir test süresine sahiptir (örne?in, 250W'da 4 saniye).
Kapasitif yükleme sadece maksimum rampa süresi (9999.9 saniye) ve maksimum yük akymy ile synyrlanyr, tipik olarak bu 1F yüktür.
951i, 952i ve 956i : <50mA, 6000V üzerinde her V için 0,05mA azalt
953i, 954i ve 955i : <9000V : <30mA, 6000V üzerinde her V için 0,0067mA azalt, >9000V : <10mA, 9000V üzerinde her V için 0,0025mA azalt
957i : <10mA, 10000V üzerinde her V için 0.001mA azalt

A?yry Akym Synyrlamasy ve Kapatma

Empedans Limiti
951i, 952i and 956i : 6.5KΩ
953i, 954i and 955i : 12.5KΩ
957i : 24 KΩ

En Yüksek Kapanma Akymy
951i, 952i ve 956i : 80mA (50mA e?er DUT GROUNDED ,YES'e ayarlandyysa)
953i, 954i ve 955i : 40mA
957i : 20mA

Test Voltajy

Test Voltaj Araly?y
951i, 952i ve 956i : 30 - 6500V
953i, 954i ve 955i : 50 - 11000V
957i : 100 - 15000V
Opt. HSS : 30 - 5000V
115V'un altyndaki ?ebeke voltajlary için, Kontrol Modülü yoksa, maksimum test voltajyny% 1 / V azaltyr. LOLINE takylmy?tyr

Test Voltajy Do?rulu?u
957i Dy?ynda: <(± 0.25% ± 1.25V ± (0.01% + 0.05V) her mA için)
957i: <(± 0.75% ± 2V ± (0.01% + 0.05V) her mA yüklemesinde),10000V üzerine 0.5% ekle

Test Voltajy A?yry Yüklemesi
<5% ( <1%
Settling to <±0.1% of final value in <0.5sec

Akym Ölçümleri (DUT Yzolasyonu)

Ölçümler 95x'in RETURN terminalinde yapylyr.

Aryza Akymy
1uA - 280mApk (DC-50kHz bant geni?li?i)
<(± 1% ± 1uA) do?ruluk
<30usec algylama zamany
<3msec Tepki Süresi (tipik olarak <500usec)

Kaçak akym
0.0nA - 200mA
7.25msec ölçüm periyodu (100ms bekleme süresi >2 sec)
<(± 0.25% ± 0.5nA) do?ruluk
Kapasitif Yükleme Etkileri:
951i, 952i ve 956i : ekle X * (± 0.2nA ± (2.5nA per KV))
953i, 954i ve 955i : ekle X * (± 0.3nA ± (3.5nA per KV))
957i : ekle X * (± 0.5nA ± (5nA her KV))
X = (C/0.01uF) 0.01uF altynda, or X = √(C/1uF) 1uF altynda ya da X = 1.0

Ark Akymy
1 - 30mArms (50KHz-5MHz bant geni?li?i)
1MHz için <(± 10% ± 1mA) do?ruluk
4us, 10us, 15us, 20us, 30us ya da 40us ölçüm periyodu

Kablo Dengeleme
<(± 1% hata)

Direnç Ölçümleri (DUT Yzolasyonlu)

Ölçümler 95x'in HV ve RETURN terminalleri arasynda yapylyr.
Uygulanan voltaj, aryza akymy ve ark akymy do?rulu?u için yukaryya bakyn.
A?a?ydaki tabloda R, Ohm cinsinden okumadyr, C kapasitif yükdür. Voltajlar arasynda gerekti?inde interpolasyon yapyn, 5uF üzerindeki kapasitelerde do?ruluk için ViTREK'ye dany?yn. Do?ruluklar, okumanyn yüzdesi olarak gösterilir.

Akym Ölçümleri (DUT Topraklanmy?, sadece HSS opsiyonel)

Ölçümler 95x'in HV terminalinde yapylyr.

Aryza Akymy
1uA - 50mApk (DC-50kHz bant geni?li?i)
<(± 1% ± 1uA) do?ruluk
<30usec algylama zamany
<3msec Tepki Süresi (tipik olarak <500usec)

Kaçak Akym
0.00uA - 50mA
7.25msec ölçüm periyodu (100ms Bekleme süresi >2 sec)
<(± 1% ± 50nA ± (10nA per KV)) do?ruluk
Kapasitif Yükleme Etkileri:
X * (± 0.2nA ± (her KV 2.5nA)) ekle
X = (C/0.01uF) 0.01uF  altynda, ya da X = √(C/1uF) 1uF altynda ya da X = 1.0

Kablo Dengeleme
<(± 1% hata)

Direnç Ölçümleri (DUT Topraklanmy?, sadece HSS iste?e ba?ly)

Ölçümler 95x'in HV terminali ile ?asi arasynda yapylyr.
Uygulanan voltaj, aryza akymy ve ark akymy do?rulu?u için yukaryya bakyn.
A?a?ydaki tabloda R, Ohm cinsinden okumadyr, C kapasitif yükdür. Voltajlar arasynda gerekti?inde interpolasyon yapyn, 5uF üzerindeki kapasitelerde do?ruluk için ViTREK'ye dany?yn.

Test Zamanlamasy

Ramp
0.01 - 9999sec
50kV/sec azami dönü? hyzy
<(± 1% ± 0.1sec) Tipik yüklerle do?ruluk
0.5sec minimum sadece 957i için

Dwell
0.02 to 9999sec ya da kullanycy durdurunca
<(± 0.05% ± 20ms) do?ruluk (100ms bekleme süresi için >2 sec ekle)

Gecikme
0.00 - 9999sec
<(± 0.05% ± 20ms) do?ruluk

De?arj

Sabit De?arj
Her zaman seçili
951i,952i,956i : Nominal yükleme 7MΩ
953-5i : Nominal yükleme 13MΩ
957i : Nominal yükleme 17MΩ

Kontrollü De?arj
De?arj syrasynda gerçek zamanly olarak otomatik seçilen direnç de?erleri
Seçim kriterleri : 951i,952i,956i : Nominal yükleme 9.5KΩ or 40KΩ
953-4i ve 957i : Nominal yükleme 9.5KΩ ya da 40KΩ ya da 240KΩ
955i : Nominal yükleme 15KΩ ya da 40KΩ ya da 240KΩ

Minimum De?arj Süresi
<(20ms + 10ms per kV) (7500V altynda)

Gerekli Voltaj Gecikme Testi(Pulse)

Test Voltajy ve Yükleme Kapasitesi

Test Voltajy
951-4i (standart kurulum): 50V - 8000V
951-4i (opt. AC2): 20V - 2750V

Çyky? Empedansy
951-4i (standart kurulum): 12Kohm + 0.5H nominal çyky? empedansy
951-4i (opt. AC2): 1.4Kohm + 0.2H nominal çyky? empedansy

Max Yük Akymy
Synyrly sayyda -
a) Test gerilimi ve çyky? empedansy
b) 145mA (288mA Opt. AC-2 için).

Ölçülen Test Voltaj Do?rulu?u

Test Voltaj Do?rulu?u
<(± 0.5% ± 5V ± (Her mA için 0.2V)

Yük Akymy Ölçümleri

Ölçümler 95x'in RETURN terminalinde yapylyr.allerde 1 yyl için ortam sycakly?ynda kalibrasyon sycakly?ynyn ± 5C'inde geçerlidir (bunun dy?ynda C ba?yna do?ruluk spesifikasyonunun% 5'ini ekleyin). Tüm özellikler, kullanylan kalibrasyon standartlaryna göre de?i?ir. Görüntülenen sonuçlar için tüm do?ruluklara ½ basamak ekleyin (arabirimlerden geli?mi? çözünürlükle elde edilebilir sonuçlar).

AC GERYLYMY VE SIZDIRMA TESTY (ACEZ, ACW AND ACCAP)

YÜKLEME KAPASYTESY

951i-954i ve 957i, <100Hz : 50mArms (40mArms dirençli), 5525Vrms'yn üzerinde V ba?yna 0,08mA azaltyn
951i-954i ve 957i, 400Hz : 35mArms, 5600Vrms'yn üzerinde V ba?yna 0.065mA azaltyn
AC-2 Seçene?i, <100Hz : 200mArms (135mArms dirençli), 1750Vrms'yn üzerinde V ba?yna 0.67mA azaltyn
AC-2 Seçene?i, 400Hz : 140mArms, 1700Vrms'yn üzerinde V ba?yna 0.4mA azaltyn
500VA Seçene?i , <100Hz : 100mArms (50mArms dirençli), 5425Vrms'yn üzerinde V ba?yna 0.14mA azaltyn 500VA 65mArms'yn üzerinde synyrly bir test zamany vardyr (örne?in 100mArms'da 1sn)
500VA Seçene?i, 400Hz : 85mArms (50mArms dirençli), 5375Vrms'yn üzerinde V ba?yna 0.11mA azaltyn 65mArms'yn üzerinde synyrly bir test zamany vardyr (örne?in 100mArms'da 1sn)
955i ve 957i seçene?i. AC-10, <100Hz : 30mArms (20mArms direnç)
955i ve 957i seçene?i. AC-10, 400Hz : 22mArms
AC-30 Seçene?i : 10mArms (7mArms direnç) 250VA

GEÇERLY SINIRLAMA VE KAPATMA

Empedans Synyrlamasy
951-4i ve 957i (Standart kurulum) : 12KΩ + 0.5H
500VA Seçene?i : 7KΩ + 0.25H
AC2 Seçene?i : 1.4KΩ + 0.2H
955i ve 957i Seçene?i. AC10 : 25KΩ + 1.0H
SOURCE de?eri EXT olarak ayarlanyrsa : 200KΩ

En Yüksek Kapanma Akymy
951-4i ce 957i (standart kurulum) : 120mA
500VA Seçene?i : 145mA
AC2 Seçene?i : 280mA
955i ve 957i Seçene?i. AC10 : 60mA
SOURCE de?eri EXT olarak ayarlanyrsa :21mA
DUT GROUNDED, YES olarak ayarlndy?ynda : 50mA

TEST VOLTAJI VE FREKANS

Test Voltajy Araly?y
951-4i and 957i (standart kurulum ya da 500VA seçene?i) : 20 ila 6000 Vrms, maksimum voltajy 100 Hz'nin üzerinde Hz ba?yna 0,6 Hz azaltyr
955i ve 957i Seçene?i AC-10 : 50 to 10000Vrms, Maksimum voltajy 100 Hz üzerinde Hz ba?yna 1 V dü?ürür
HSS Seçene?i : 20 - 4000Vrms
AC-2 Seçene?i : 10 - 2000Vrms, Maksimum voltajy 100 Hz üzerinde Hz ba?yna 0,2 V dü?ürür
AC-30 Seçene?i : 120 - 30000Vrms
LOLINE seçene?i seçili olmady?y sürece, hat voltajlary 115V'un altynda do?rusal olarak maksimum test voltajyny% 1 / V oranynda dü?ürür

Test Voltajy Do?rulu?u
<(± 0.5% ± 1.5V ± (0.01% + 0.2V) MArms yükü ba?yna, 100Hz üzerinde Hz ba?yna ± 0.01%)
955i ve 957i Seçene?i AC10 : Add ±0.1%, 7000Vrms üzerinde
AC-30 Seçene?i : <(± 1.5% ± 5V ± (0.05% + 1V) her mArms yükü ba?yna)

Test Gerilimi A?ymy
<5% ( <2% (>0.5s ramp time) Settling to
<±0.5% nihai de?er

Test Voltaj Dalga Formu
Sinüs Dalgasy, 1.35 – 1.46 Crest Faktörü

Test Frekans Araly?y
951-4i ve 957i : 20 - 500Hz
955i ve 957i Seçene?i AC10 : 40 - 500Hz
-AC-30 Seçene?i : 40 - 80Hz

Test Frekansy Do?rulu?u
<±0.1%

GEÇERLY ÖLÇÜMLER (YALITIMI ALANI)

Ölçümler 95x'in RETURN terminalinde yapylyr.

Aryza Akymy
1uA - 280mApk (DC-50kHz bant geni?li?i)
<(± 1% ± 1uA) do?ruluk
<30usec algylama zamany, <3msec tepki Süresi (typically <500usec)

Kaçak akym
0.0nA - 200mArms (RMS, Faz içi ya da dörtlü)
1 devirden büyük veya 10ms ölçüm periyodu
RMS : <(± 0.5% ± 10nA ± 0.15nA per kV*Hz) do?ruluk
InPhs : <(± 0.5% ± 10nA ± 0.01nA per kV*Hz) do?ruluk
Quad : <(± 0.5% ± 10nA ± 0.15nA per kV*Hz) do?ruluk
100Hz üzerinde Hz ba?yna 0,005% ekle
955i ve 957i Seçene?i AC10 : 7000Vrms üzerinde 50nA (RMS, Faz içi ya da dörtlü)  ekle
Test voltajyna göre Hz fazynda <± 0.005 ° (Faz içi ya da dörtlü)

Ark Akymy
1 - 30mArms (50KHz-5MHz bant geni?li?i)
<(± 10% ± 1mA) 1MHz do?ruluk
4us, 10us, 15us, 20us, 30us or 40us ölçüm periyodu

Kablo Dengeleme
<(± 1% of error ± 0.01pF)

GEÇERLY ÖLÇÜMLER (DUT TOPRAKLAMA, HSS OPSYYON SADECE)

Ölçümler 95x'in HV terminalinde yapylyr.

Aryza Akymy
1uA - 50mApk (DC-50kHz bant geni?lli?i)
<(± 1.5% ± 1uA) accuracy
<30usec algylama zamany, <3msec Tepki Süresi (<500usec)

Kaçak Akym
0.0nA - 35mArms (RMS, Faz içi ya da dörtlü)
1 devirden büyük veya 10ms ölçüm periyodu
RMS ya da Quad : <(± 1.5% ± 100nA ± 10nA her kV*Hz) do?ruluk
InPhs : <(± 1.5% ± 100nA ± 1nA per kV*Hz) do?ruluk
100Hz üzeri her Hz'e 0.005% eklenir
Test voltajyna göre Hz fazynda <± 0.005 ° (InPhs, Quad)

Kablo Dengeleme
<(± 1% hata 0.1pF)

KAPASYTASYON VE ÇÖKME FAKTÖR ÖLÇÜMLERY (ACCAP TYPY)

Kapasitans
Test Voltajy, Frekans ve Dörtlü Syzynty Akym Hyzlaryny yüzdeler olarak ekleyin
Örne?in 1000V/60Hzizole edilmi? DUT ile –
1pF (= 377nA) : 0.65% + 0.1% + 4.73% = ±5.48%
10pF (= 3.77uA) : 0.65% + 0.1% + 0.92% = ±1.67%
100pF (= 37.7uA) : 0.65% + 0.1% + 0.54% = ±1.29%
1nF (= 377uA) : 0.65% + 0.1% + 0.5% = ±1.25%
10nF (= 3.77mA) : 0.65% + 0.1% + 0.5% = ±1.25%
100nF (= 37.7mA) : 0.65% + 0.1% + 0.5% = ±1.25%

Da?ylym Faktörü
60Hz'de> 100V test voltajlary ve> 200uA kapasitif yük akymlary için DF do?rulu?u ± 0.005'dir.
Di?er ko?ullar altynda do?ruluk için lütfen ViTREK ile ileti?ime geçin.

TEST ZAMANLAMASI

Ramp
0.00 - 9999sec <(± 1% ± 0.1sec ± 1 cycle) do?ruluk

Dwell
0.02 to 9999sec ya da kullanycy durdurmasy ile <(± 0.05% ± 20ms ± 1 cycle) do?ruluk

Hyzly De?arj
<(20ms + 1 cycle)

DC GERYLYM VE SIZINTI TESTY (DCEZ, DCW VE DCIR)

Yükleme Kapasitesi

A?a?ydaki listeler, ≤30C ortam sycaklyklarynda 95x'in yükleme kapasitelerini göstermektedir. 30 ° C'nin üzerindeki ortam sycaklyklary için maksimum yükleme gücü ve akymy do?rusal olarak% 1 / C azaltyr.
200W üzerindeki çyky? güçleri synyrly bir test süresine sahiptir (örne?in, 250W'da 4 saniye).
Kapasitif yükleme sadece maksimum rampa süresi (9999.9 saniye) ve maksimum yük akymy ile synyrlanyr, tipik olarak bu 1F yüktür.
951i, 952i ve 956i : <50mA, 6000V üzerinde her V için 0,05mA azalt
953i, 954i ve 955i : <9000V : <30mA, 6000V üzerinde her V için 0,0067mA azalt, >9000V : <10mA, 9000V üzerinde her V için 0,0025mA azalt
957i : <10mA, 10000V üzerinde her V için 0.001mA azalt

A?yry Akym Synyrlamasy ve Kapatma

Impedance Limiting
951i, 952i and 956i : 6.5KΩ
953i, 954i and 955i : 12.5KΩ
957i : 24 KΩ

En Yüksek Kapanma Akymy
951i, 952i ve 956i : 80mA (50mA e?er DUT GROUNDED ,YES'e ayarlandyysa)
953i, 954i ve 955i : 40mA
957i : 20mA

Test Voltajy

Test Voltaj Araly?y
951i, 952i ve 956i : 30 - 6500V
953i, 954i ve 955i : 50 - 11000V
957i : 100 - 15000V
Opt. HSS : 30 - 5000V
115V'un altyndaki ?ebeke voltajlary için, Kontrol Modülü yoksa, maksimum test voltajyny% 1 / V azaltyr. LOLINE takylmy?tyr

Test Voltajy Do?rulu?u
957i Dy?ynda: <(± 0.25% ± 1.25V ± (0.01% + 0.05V) her mA için)
957i: <(± 0.75% ± 2V ± (0.01% + 0.05V) her mA yüklemesinde),10000V üzerine 0.5% ekle

Test Voltajy A?yry Yüklemesi
<5% ( <1%
Settling to <±0.1% of final value in <0.5sec

Akym Ölçümleri (DUT Yzolasyonu)

Ölçümler 95x'in RETURN terminalinde yapylyr.

Aryza Akymy
1uA - 280mApk (DC-50kHz bant geni?li?i)
<(± 1% ± 1uA) do?ruluk
<30usec algylama zamany
<3msec Tepki Süresi (tipik olarak <500usec)

Kaçak akym
0.0nA - 200mA
7.25msec ölçüm periyodu (100ms bekleme süresi >2 sec)
<(± 0.25% ± 0.5nA) do?ruluk
Kapasitif Yükleme Etkileri:
951i, 952i ve 956i : ekle X * (± 0.2nA ± (2.5nA per KV))
953i, 954i ve 955i : ekle X * (± 0.3nA ± (3.5nA per KV))
957i : ekle X * (± 0.5nA ± (5nA her KV))
X = (C/0.01uF) 0.01uF altynda, or X = √(C/1uF) 1uF altynda ya da X = 1.0

Ark Akymy
1 - 30mArms (50KHz-5MHz bant geni?li?i)
1MHz için <(± 10% ± 1mA) do?ruluk
4us, 10us, 15us, 20us, 30us ya da 40us ölçüm periyodu

Kablo Dengeleme
<(± 1% hata)

Direnç Ölçümleri (DUT Yzolasyonlu)

Ölçümler 95x'in HV ve RETURN terminalleri arasynda yapylyr.
Uygulanan voltaj, aryza akymy ve ark akymy do?rulu?u için yukaryya bakyn.
A?a?ydaki tabloda R, Ohm cinsinden okumadyr, C kapasitif yükdür. Voltajlar arasynda gerekti?inde interpolasyon yapyn, 5uF üzerindeki kapasitelerde do?ruluk için ViTREK'ye dany?yn. Do?ruluklar, okumanyn yüzdesi olarak gösterilir.
